本日は本当に久しぶりのLED工作です。
この前にいつ作ったか、判りません。。。(汗)
友人に依頼されて作ったものです。
今回はLEDドライバーICを使って、回路を組んでます。
初めて使うデバイスなのですが、外付け部品が抵抗1個だけという非常に良くできているICですね。LEDバルブを使う場所はトランク内の照明用で、且つ激明仕様でというリクエストなので、パワーLEDではなく明るいLEDを使ってます。
手法は、これまで通りの1.6mmの両面生基板をカッターでパターンを作る方法をとってます。LEDは片面実装、反対側にLEDドライバーICをはじめとする回路を構成。

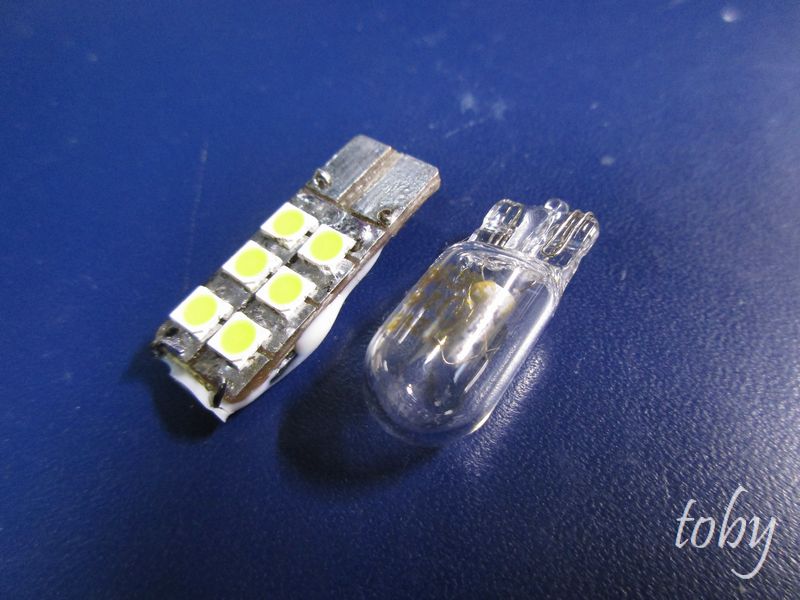

オリジナルはT10の電球です。オリジナルのT10より全長は敢えて、長めにとってます。
実際にランプユニットに取り付けての撮影。
激明すぎで、直接見ると目に残光が残ります。直視はちょっと危険なぐらいの明るさです。画像は相当絞って撮ってます。
