本日の作業(2024/07/16、ナカミチPA-50CEその1)



本日の作業はナカミチパワーアンプPA-50CEのメンテナンスです。

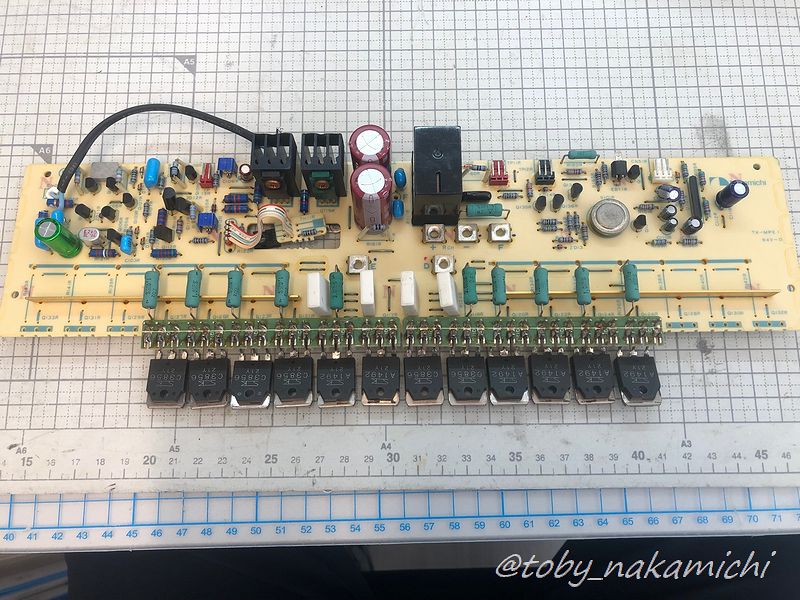

ヒートシンクブロックから取り外したRチャンネルのアンプ基板。





アンプ基板は

電解コンデンサの全交換

・プロテクトリレーの交換

・フロントエンドのデュアルFET交換

・全ポイント再ハンダ

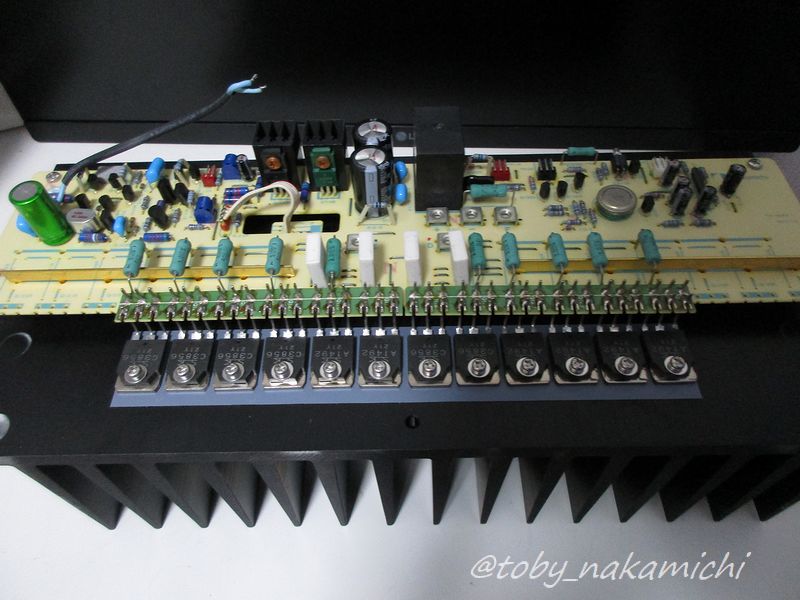

作業完了後の基板をヒートシンクブロック固定した状態です。





基板固定ビスも交換しますが、パワートランジスタの固定ビスも全交換しました。





メンテナンスのキーとなるデュアルFETです。

FETを測定し、特性の揃えてパッケージングしたものを今回も作成して交換してます。





今回の作業は、ここまでです。
