本日の作業(2024/04/09、DRAGONその１)

本日の作業はDRAGONのメンテナンスです。

一部表示にドット抜けの不具合はありますが、基本的な動作はOKなので通常のメンテナンスメニューを行う予定です。

その１では、モーターコントロール基板の電解コンデンサの交換を実施します。

画像は、作業完了後のものです。

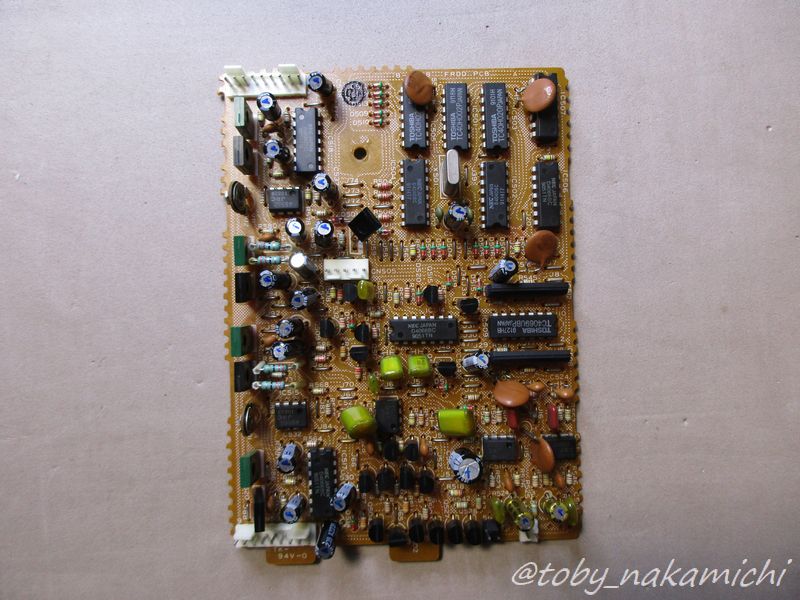

　　　　　　　　　[部品面の画像]

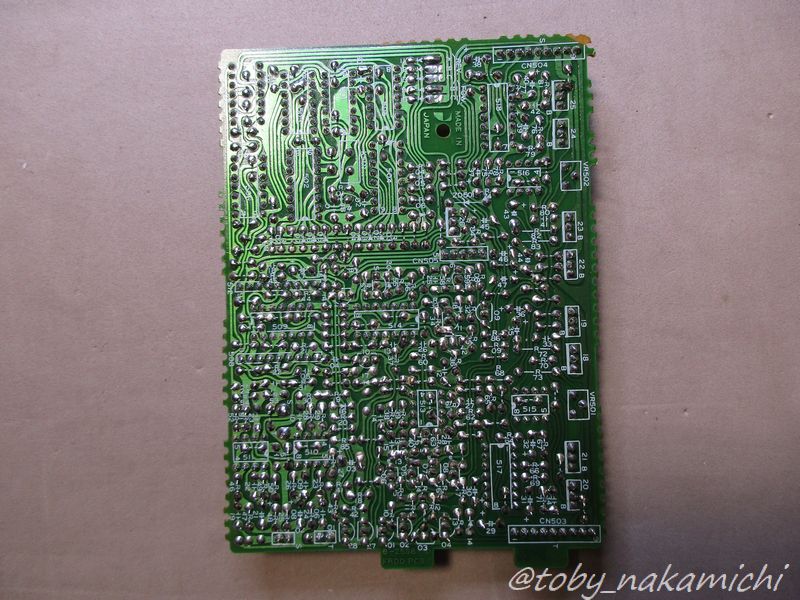

　　　　　　　[ハンダ面の画像]

電解コンデンサ全交換後に全点再ハンダを行います。

フラックスリムーバーで洗浄後、コーティング剤を塗布して作業は完了です。
